「業務フロー図を作ろうと思ったが、何から始めればいいかわからない」「記号の種類が多すぎて、どれを使えばいいか迷ってしまう」——そんな声を、業務改善の現場でよく聞きます。

業務フロー図は、それほど難しいものではありません。覚える記号は最低3種類であり、担当者1人でも今日から作り始められます。

この記事では、中小企業診断士である筆者が、中小企業の業務改善支援の現場で実際に使ってきた手順をそのまま公開したいと思います。

1 業務フロー図とは？定義と作成する3つのメリット
2 業務フロー図を作る前に準備すること
3 絶対に覚えるべき記号は3つだけ
- 3.1 【補足】スイムレーンとは何か？設定のしかた
4 業務フロー図の作り方【5ステップ】
5 業務フロー図の作成ツール3選
6 わかりやすい業務フロー図にするための4つのポイント
7 業務フロー図でよくある失敗3パターンと対策
8 業務フロー図の次のステップ｜マニュアル化と属人化解消へ
9 よくある質問（FAQ）
10 まとめ｜業務フロー図は「記号3つ」と「5ステップ」で今日から作れる

業務フロー図とは？定義と作成する3つのメリット

業務フロー図の意味と目的

業務フロー図とは、業務の手順・担当者・条件分岐を図形と矢印で可視化した図のことです。業務マニュアルや作業標準化の土台として、非常に重要な役割を果たします。

業務フロー図の最大の価値は、暗黙知を「見える化」することにあります。ベテラン従業員の頭の中にしかなかった手順が図になることで、「感覚値」や「暗黙知」が誰でも再現できる形式知に変わります。

業務フロー図を作るメリット3つ

業務フロー図を作成することで、企業には大きく3つのメリットが生まれます。

メリット1：問題の発見が早くなる

業務フロー図を作成する過程で、「この作業は誰がやるか決まっていない」「ここで確認が2回発生している」といった無駄や漏れに気づくことができます。ボトルネックと重複作業を、視覚的に浮かび上がらせることができます。

メリット2：引き継ぎとマニュアル化が格段に楽になる

業務フロー図があると、新人や他部署への業務移管が圧倒的にスムーズになります。「口頭で1時間説明していた業務が、フロー図1枚で15分になった」という声は、実際の支援現場でもよく聞きます。

メリット3：属人化の解消につながる

特定の従業員にしか分からない業務は、業務フロー図にすることで組織全体の資産になります。特定の人材に依存したリスクを減らし、業務の継続性を高めることができるからです。

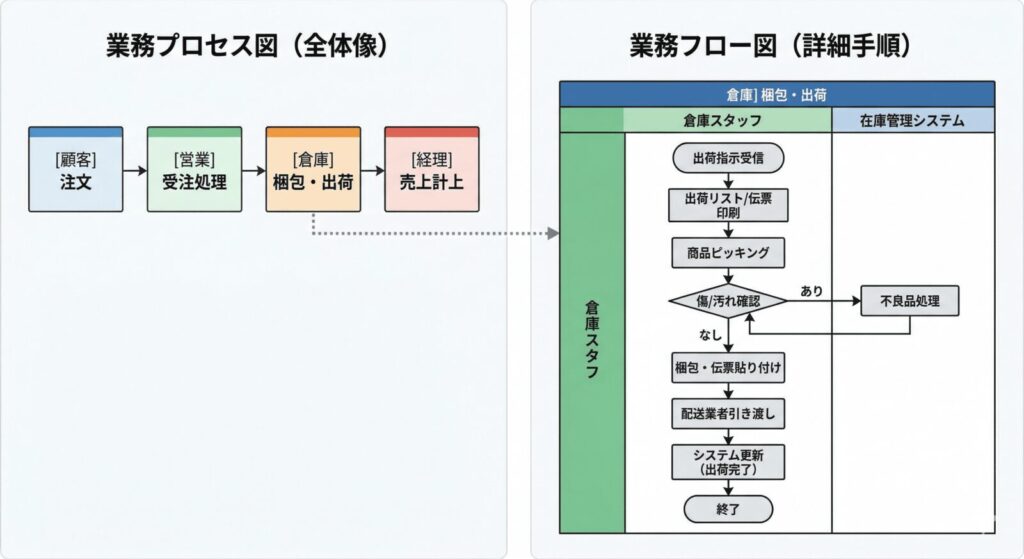

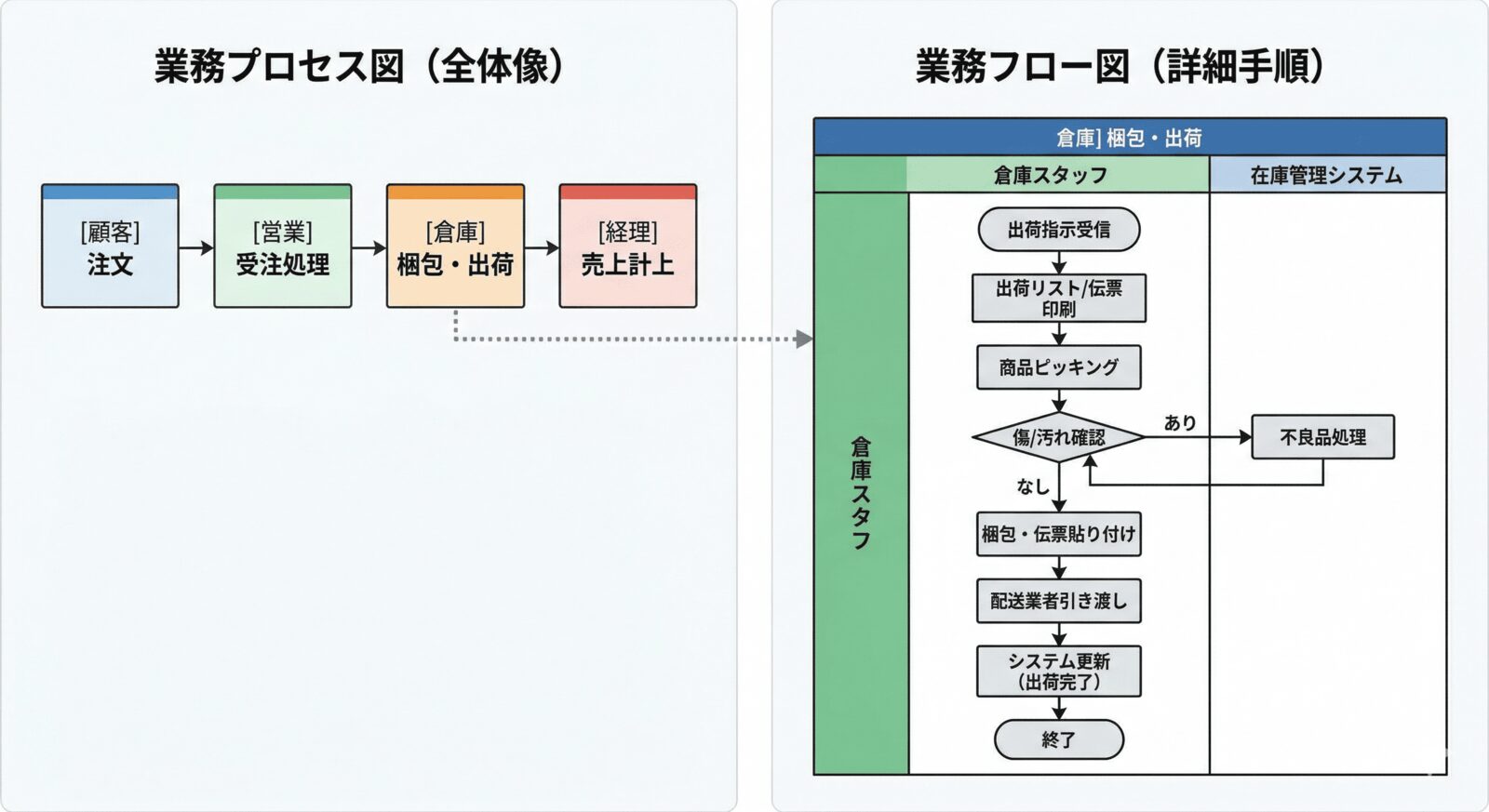

「業務フロー図」と「業務プロセス図」の違い

業務フロー図は作業の手順・担当者・分岐条件を時系列で表したものです。一方、業務プロセス図（バリューチェーン図など）は、業務全体の大きな流れや部門間の関係性を俯瞰するためのものです。

中小企業が最初に取り組むべきは「業務フロー図」です。具体的で実用的な粒度で書けるため、業務のマニュアル化や標準化に直接つながります。

業務フロー図を作る前に準備すること

業務フロー図の作成を始める前には、3つの準備を済ませておくとスムーズに進められます。

対象業務のスコープを決める

「営業部の全業務」のような広すぎるスコープで始めると、収集がつかなくなります。最初は「受注から納品確認書の発行まで」「月次報告書の作成フロー」といった1業務・1サイクルに絞るのがコツです。

目安は「1枚の業務フロー図に収まる粒度」であり、図形が20個を超えそうならスコープを狭めましょう。

関係者（スイムレーン）を洗い出す

業務に関わる担当者・部門・外部（顧客・取引先など）を事前にリストアップします。この関係者の数が、スイムレーン（後述）の列数になります。

中小企業の場合、スイムレーンが3〜5列に収まることが多いです。10列以上になる場合は、スコープが広すぎるサインと考えてください。

業務の棚卸しリストを用意する

業務フロー図は「頭の中にある業務」を図にするのではなく、「実際に発生している業務」を図にするものです。そのため、業務フロー図を書く前に業務の棚卸しを済ませておくと、作業がスムーズになります。

まだ業務の棚卸しを行っていない場合は、業務の棚卸し完全ガイド｜中小企業が最初にやるべき可視化の進め方を先にご覧ください。棚卸しリストがあると、業務フロー図に入れる作業の漏れが大幅に減ります。

絶対に覚えるべき記号は3つだけ

業務フロー図の記号（シンボル）は、JIS規格で定められた種類も含めると数十種類存在します。ただし、中小企業の現場で実際に使う記号は、次の3つさえ押さえれば十分です。

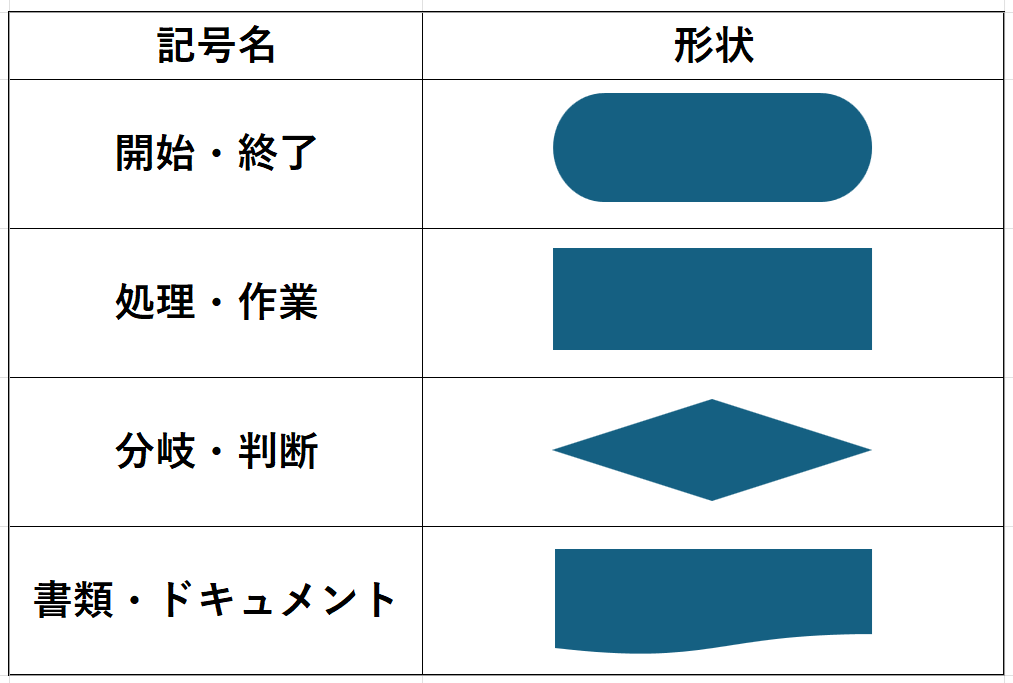

記号名	形状	意味・使い方
開始・終了	角丸長方形（スタジアム型）	フローの始まりと終わりを示す。必ず1つずつ設ける
処理・作業	長方形（四角）	具体的な作業や処理を示す。
分岐・判断	ひし形	Yes/Noの条件分岐を示す。

この3種類で、一般的な業務フロー図の90%以上は書けてしまいます。追加で「書類・ドキュメント（波打った底辺の長方形）」を使うことがありますが、最初は不要です。

【補足】スイムレーンとは何か？設定のしかた

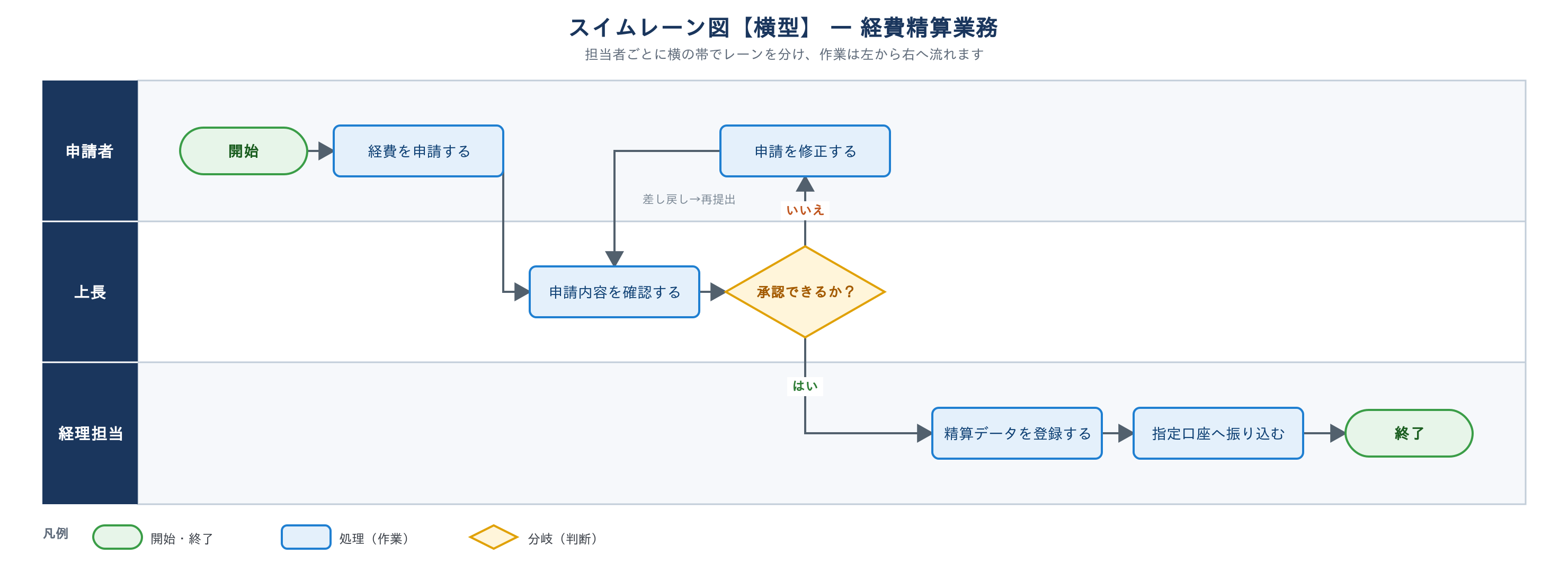

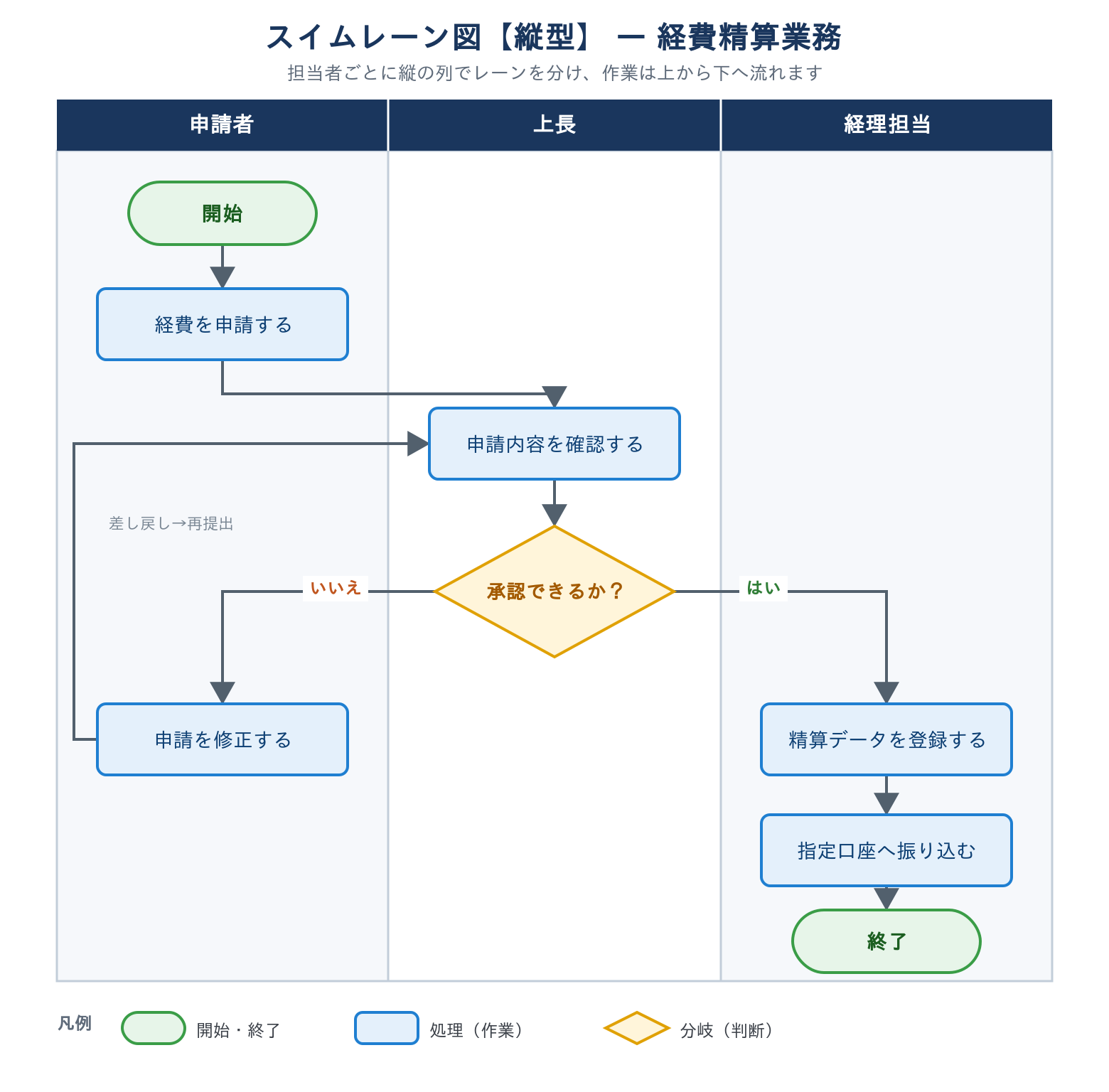

スイムレーンとは、業務フロー図の中で担当者・部門ごとにゾーンを分ける仕切り線のことです。水泳のコース（レーン）のように、誰の作業かがひと目でわかります。

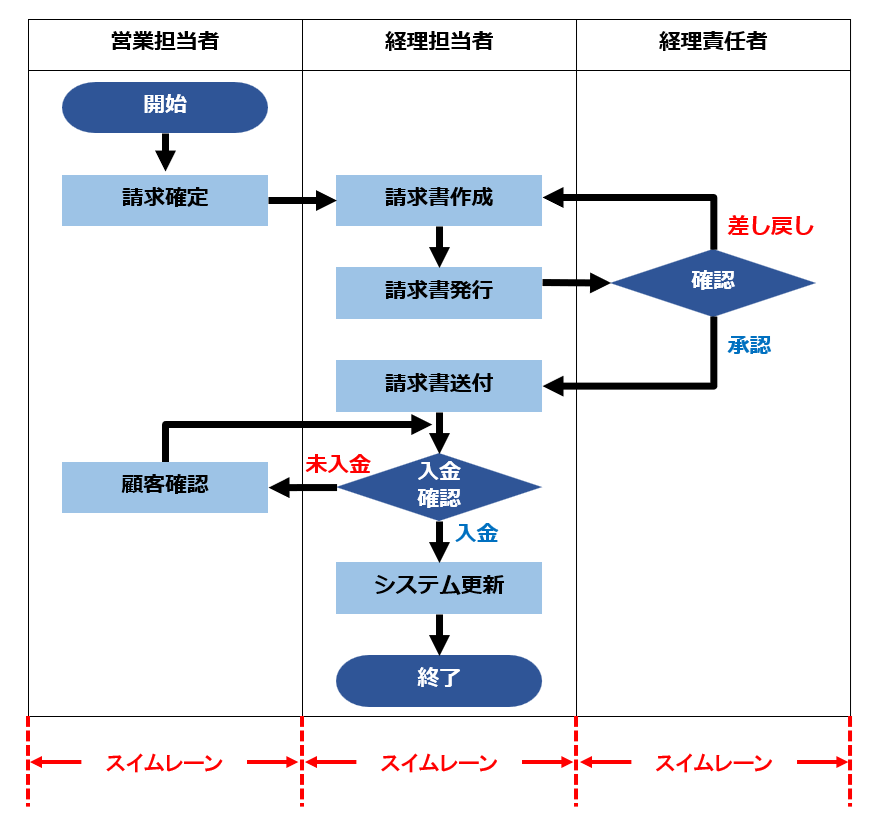

設定方法は、業務フロー図を縦方向または横方向に分割して、各ゾーンに担当者名や部門名を書くだけです。たとえば「営業担当者」「経理担当者」「経理責任者」の3レーンを設けることで、どの作業がどこで発生しているかが明確になります。

スイムレーンは「責任の所在を明確にしたいとき」に特に有効です。業務の漏れや重複が発生しやすい担当間の境界線が、視覚的に確認できるようになります。

業務フロー図の作り方【5ステップ】

ここからは、実際の手順を5ステップに分けて解説します。

ステップ1：業務の開始条件と終了条件を決める

最初に「このフローはどこから始まって、どこで終わるか」を明確にします。

開始条件の例：顧客から注文メールが届いたとき / 月末が到来したとき
終了条件の例：請求書を顧客に送付したとき / 承認が完了したとき

開始と終了が曖昧なまま作業を書き出すと、業務フロー図の範囲が無限に広がります。「どこから始まって、何をもって完了とするか」を最初に決めることが、業務フロー図作成を完走するための最重要ポイントです。

ステップ2：作業を時系列に書き出す

開始から終了までに発生するすべての作業・判断を、付箋やメモに書き出します。この段階では順番を気にせず、思いつく作業をすべて列挙してください。

書き出す際のコツは、「動詞＋目的語」の形式で書くことです。「確認」ではなく「注文内容を確認する」、「承認」ではなく「上長に承認依頼を出す」のように具体的に書きます。

書き出した作業を時系列に並べ、矢印でつなぎます。「AをしてからBをする」という順序関係を矢印で表現します。

ステップ3：担当者ごとにスイムレーンを設定する

書き出した作業を、担当者・部門ごとに分類します。スイムレーンの列に沿って、それぞれの作業を配置し直します。

この作業をすることで、「この作業は誰の担当なのかが不明確だった」「この判断は誰がしているのか現場によってばらつきがあった」といった問題が浮かび上がります。これが業務フロー図作成の最大の副産物です。

ステップ4：分岐と例外処理を加える

業務の中には「条件によって手順が変わる」場面があります。たとえば「金額が10万円以上なら部長承認、未満なら課長承認」のようなケースです。

ひし形の分岐記号を使って、YesとNoの流れを書き分けます。例外処理（エラーが発生したとき、クレームが来たときなど）も、この段階で追加します。

ただし、ここで完璧を目指しすぎないことが大切です。実務では「この条件は20件に1件しか発生しない」という例外もあります。頻度が低い例外は「別途相談」「都度判断」として記載し、本線の業務フロー図には含めないほうがシンプルに仕上がります。

ステップ5：レビューと修正（現場担当者と確認する）

作成した業務フロー図を、実際に業務を担当している人に確認してもらいます。「この手順は実際と違う」「この分岐条件が抜けている」といった指摘は、作成者が1人で作業しているだけでは気づけません。

現場担当者との読み合わせは30分〜1時間で十分です。「このフロー通りに作業できるか？」という問いかけをしながら確認することで、実態との乖離を修正できます。

業務フロー図の作成ツール3選

業務フロー図は特別なソフトがなくても作れます。中小企業で実際によく使われているツールを3つ紹介します。

ツール名	特徴	料金	向いている規模・用途
Excel / PowerPoint	既存ソフトで使い慣れている	既存ライセンス内	社内共有・印刷向け。小規模（5〜20名）に最適
draw.io（diagrams.net）	ブラウザで使える・機能豊富・共有しやすい	完全無料	スイムレーン付きの本格的な業務フロー図。中小全般
Miro	リアルタイム共同編集。付箋でのブレスト後にフロー化しやすい	無料（3ボードまで）〜	リモートチームでの共同作業。複数人で同時編集したい場合

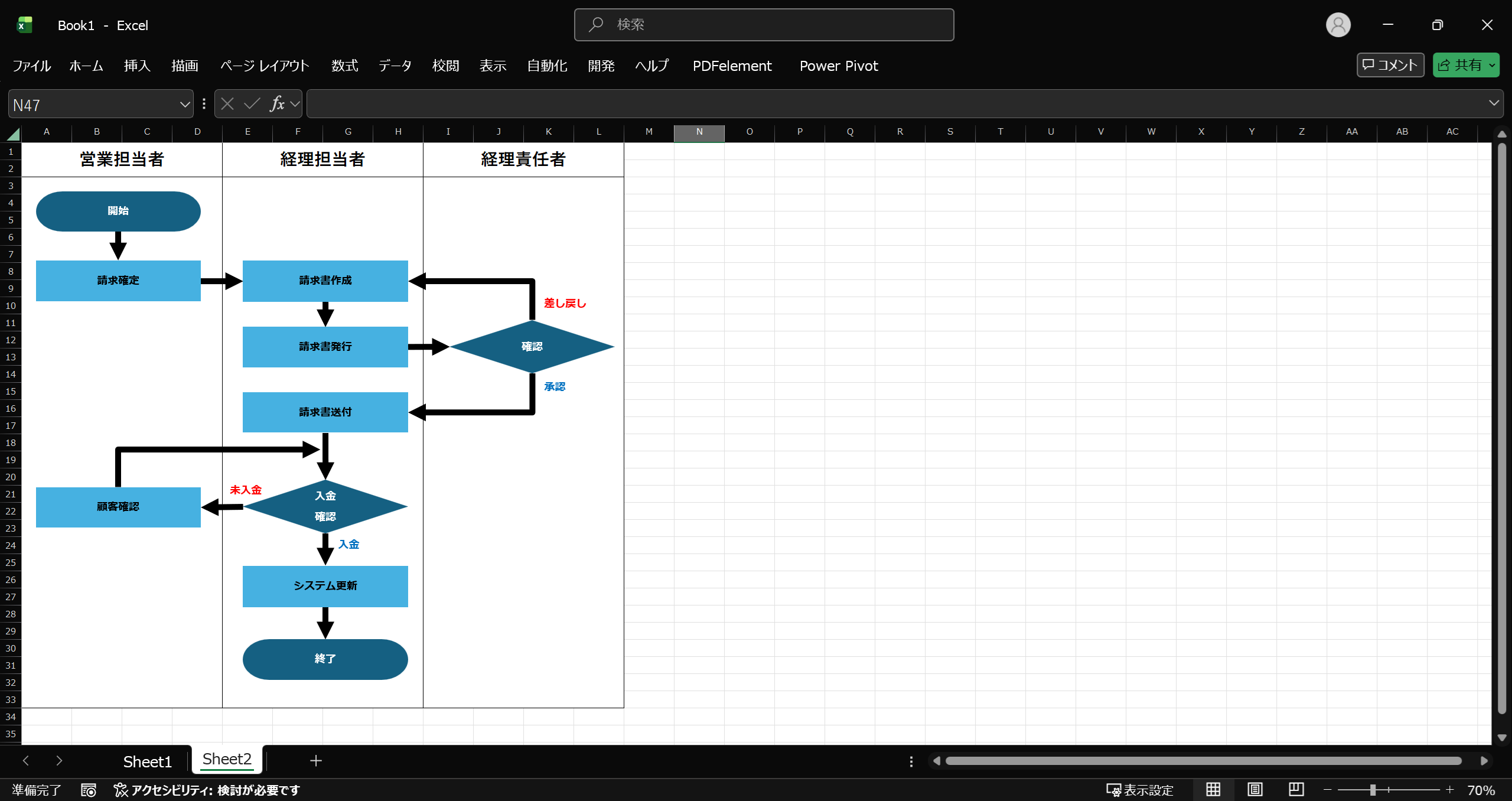

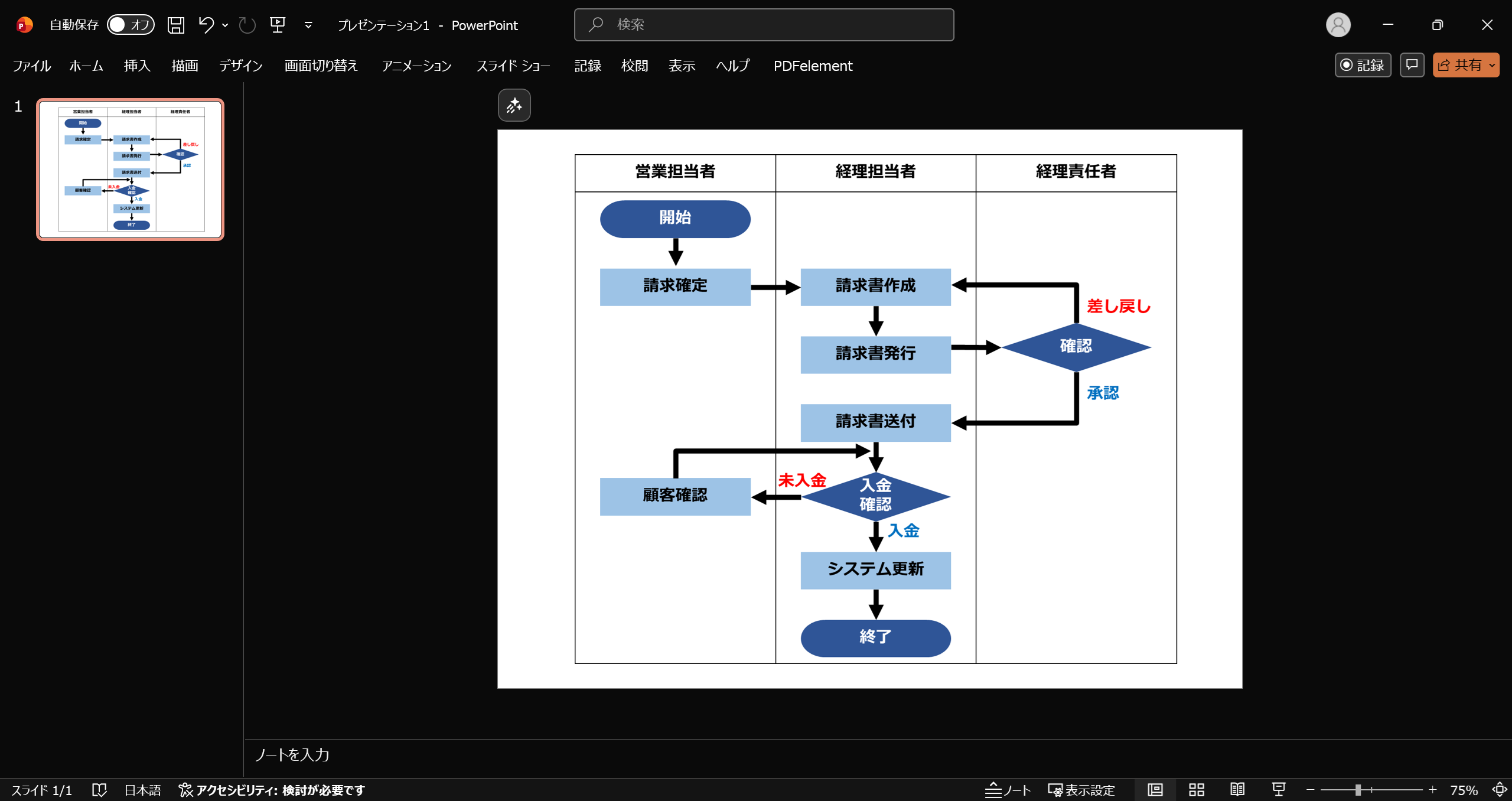

ExcelとPowerPoint（導入コストゼロ）

多くの企業ですでに導入済みのOfficeツールを使う方法です。Excelはグリッドが整っているため図形の位置合わせがしやすく、PowerPointは視覚的なデザインの自由度が高いです。

「まず試しに作ってみたい」という段階では、使い慣れたExcelから始めるのが最も現実的です。テンプレートファイルをダウンロードして、図形を入れ替えるだけで完成します。

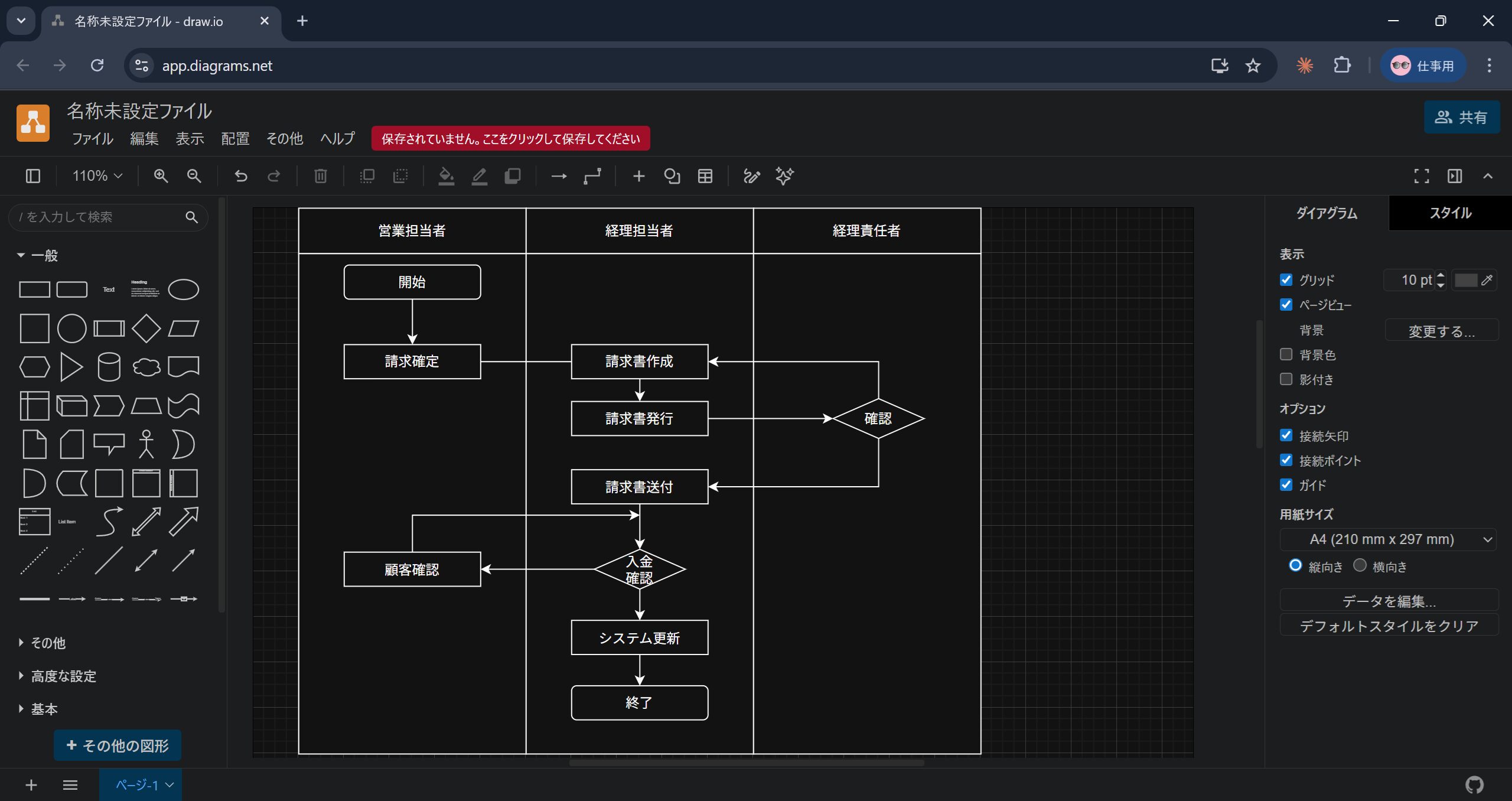

draw.io（diagrams.net）（高機能・完全無料）

draw.ioはブラウザ上で動作する完全無料の作図ツールです。インストール不要で今すぐ使い始められます。スイムレーン専用のテンプレートも豊富に用意されており、本格的な業務フロー図を作れます。

GoogleドライブやOneDriveとの連携も可能で、社内での共有・更新も簡単です。ツール選びで迷ったら、まずdraw.ioを試すことをお勧めします。

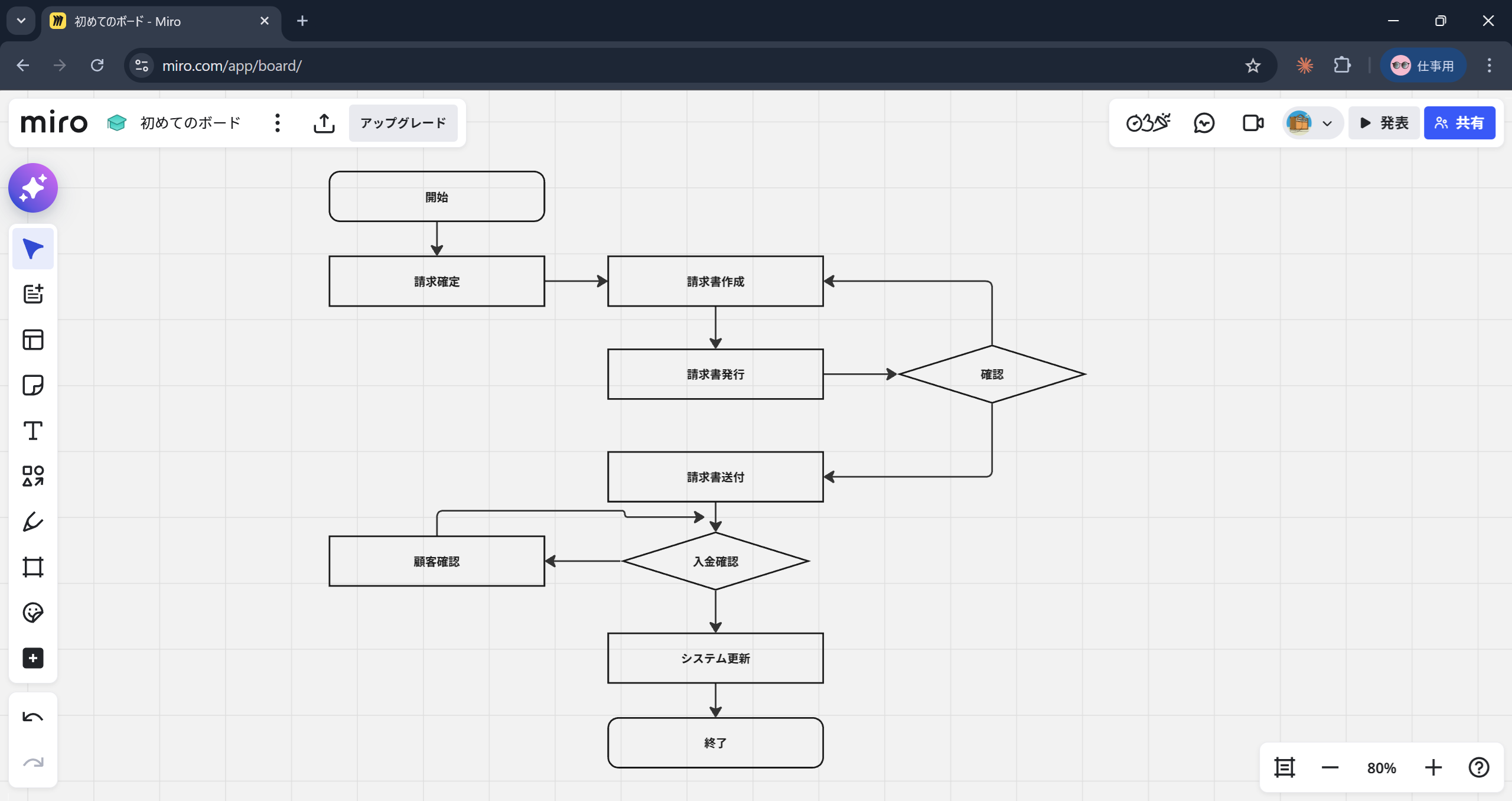

Miro（リモートチームの共同編集に強い）

Miroはオンラインホワイトボードツールです。付箋を使ったブレインストーミングから業務フロー図の整理まで、一連の流れをツール上で完結できます。

無料プランでは3ボードまで利用可能です（2026年3月時点）。複数人が同時にアクセスして編集できるため、チームで業務フロー図を作る場合や、離れた拠点とリアルタイムで確認しながら作業したい場合に適しています。

わかりやすい業務フロー図にするための4つのポイント

作成した業務フロー図が「見てもわからない」と言われないために、次の4点を意識してください。

ポイント1：図形の種類は最小限に絞る

記号の種類が増えるほど、読む側の理解コストが上がります。まず前述の基本3種類（開始・終了、処理、分岐）だけで作成し、必要に応じて種類を追加するアプローチを取りましょう。図の隅に凡例を入れておくと、初めて見る人にも親切です。

ポイント2：矢印は一方向（上→下または左→右）に統一する

矢印が縦横斜め入り混じると、流れが追いにくくなります。基本は「上から下へ流れる」か「左から右へ流れる」のどちらかに統一します。戻り矢印（ループ）は左または上方向に限定すると、スッキリした印象になります。

ポイント3：1枚に15個以内の図形に収める

目安として、1枚の業務フロー図に含む図形は15個程度にとどめましょう。それを超える場合は、「メインフロー」と「サブフロー（詳細）」に分割することを検討します。一覧性が高い業務フロー図は「1枚で全体がわかる」ものです。

ポイント4：作成後は必ず現場担当者と読み合わせをする

業務フロー図は「作って終わり」ではなく、「現場で使えるか確認して完成」です。作成者だけが理解できる業務フロー図では意味がありません。現場担当者が「このフロー通りに動ける」と言えるまで修正を続けましょう。

業務フロー図でよくある失敗3パターンと対策

現場で業務フロー図の作成支援をしていると、同じような失敗が繰り返されます。代表的な3つのパターンと、その対策をお伝えします。

失敗①：完璧を目指して完成しない

「全部の例外ケースを網羅しないと公開できない」と考えてしまい、いつまでたっても完成しないパターンです。業務フロー図は「現時点での標準手順」を示すものであり、初版から完璧である必要はありません。

対策：「正常系のみ書ける状態で公開する」ルールを設けます。例外・異常系は別フローとして後から追加するか、「例外は都度相談」と書いて本線に含めない判断をすることで、完成までのハードルを下げましょう。

失敗②：実態と乖離したフロー図になる

「本来こうあるべき」という理想形を書いてしまい、実際の業務と異なる業務フロー図が完成するパターンです。使われない業務フロー図は属人化の解消にまったく寄与しません。

対策：業務フロー図を作成する前に「現在実際に行っている手順」を担当者にインタビューします。「理想」ではなく「現実」を書くことを徹底し、現状（As-Is）の業務フロー図を先に完成させてから、改善（To-Be）の業務フロー図を別途作成するアプローチを取りましょう。

失敗③：業務フロー図を作って満足して活用されない

作成した業務フロー図が共有フォルダに眠り続け、誰も参照しないパターンです。これは「作ること」が目的になってしまっている状態です。

対策：業務フロー図の活用場面を事前に決めます。「新人研修で使う」「マニュアルの目次として使う」「業務改善会議で議論のたたき台にする」といった具体的な用途を定めることで、作成後の活用率が大幅に上がります。

業務フロー図の次のステップ｜マニュアル化と属人化解消へ

業務フロー図が完成したら、次は業務マニュアル化です。業務フロー図は「全体の流れ」を示すものですが、マニュアルはそこに「各作業の詳細手順・判断基準・注意点」を追加したものです。

この2つは組み合わせることで初めて「誰でも同じ品質で業務を遂行できる」状態を実現できます。業務フロー図を土台にした業務マニュアルの作り方については、別記事（近日公開予定）で詳しく解説します。

また、業務の可視化から属人化解消・業務標準化までのプロセスをまとめて進めたい場合は、ベイズマネジメントの無料相談（60分）をご活用ください。貴社の現状をヒアリングした上で、最初の一歩となる具体的なアドバイスをお伝えします。

よくある質問（FAQ）

Q. 業務フロー図はExcelで作れますか？

はい、作れます。Excelの「挿入→図形」から角丸長方形・長方形・ひし形・矢印を選んで配置するだけで、業務フロー図を作成できます。グリッドに合わせて図形を整列できるため、初心者でもバランスよく配置しやすい点がメリットです。本格的なツールへの移行を検討する前に、まずExcelで1枚作ってみることをお勧めします。

Q. 業務フロー図と作業手順書の違いは何ですか？

業務フロー図は「誰が・何を・どの順番で行うか」の全体像を示す図です。一方、作業手順書は特定の1つの作業について「具体的にどのように行うか」を詳細に記述したドキュメントです。業務フロー図が地図だとすれば、作業手順書は各地点での詳細な案内板のようなイメージです。業務フロー図で全体を把握した後、重要な作業から順に手順書を整備していくアプローチが実践的です。

Q. スイムレーンは必ず使わないといけませんか？

必須ではありません。担当者が1人だけの作業フローや、部門間の連携を示す必要がない場合は、スイムレーンなしのシンプルな業務フロー図で十分です。ただし、複数人・複数部門が関わる業務では、スイムレーンを使うことで「誰の作業か」が一目瞭然になり、引き継ぎやレビューの際に格段に理解しやすくなります。

Q. 業務フロー図の作成にどのくらいの時間がかかりますか？

対象業務の規模によって大きく異なりますが、中小企業で一般的に発生する業務（10〜20工程程度）であれば、担当者へのインタビュー1時間＋作図・修正2〜3時間の計3〜4時間が目安です。業務の棚卸しが済んでいれば、作図の時間は半分以下になります。初回は時間がかかりますが、2枚目以降は慣れてくるため時間は短縮されていきます。

Q. 業務フロー図は誰が作るべきですか？

最初は「その業務を最もよく知っている人」が作成し、完成後は「その業務に関わるメンバー全員」でレビューするのが理想的です。管理職が一人でゼロから作成するより、現場担当者に作成してもらい、管理職がレビューする流れのほうが実態に即した業務フロー図になりやすいです。作成経験がない担当者には、まずこの記事の5ステップを参照してもらうと、スムーズに作業を進められます。

まとめ｜業務フロー図は「記号3つ」と「5ステップ」で今日から作れる

業務フロー図の基本3記号は、開始・終了（角丸長方形）・処理（長方形）・分岐（ひし形）の3つだけです。これだけ覚えれば、現場で使える業務フロー図の大半は作成できます。

作成の5ステップは次の通りです。

開始条件と終了条件を決める
作業を時系列に書き出す
担当者ごとにスイムレーンを設定する
分岐と例外処理を加える
現場担当者と読み合わせをして修正する

——この手順で進めれば、担当者1人でも完成まで持っていけます。

ツールはExcelからで十分です。慣れてきたら完全無料のdraw.io（diagrams.net）に移行するとスイムレーンの作成が格段にスムーズになります。

よくある失敗は、完璧を目指して完成しない・実態と乖離する・作って満足して使われない——の3パターンです。「まず正常系だけ書いて公開する」ことが、業務フロー図を社内に定着させる最大のコツです。

業務フロー図は作成そのものが目的ではなく、マニュアル化・属人化解消・新人研修といった次の打ち手の土台です。まず1つの業務を選び、今週中にステップ1（開始条件と終了条件を決める）から着手してみてください。
